Kurz-Geschichte der Zeitmessung
DGC  Prof. Mühe
Zeit für jedermann/Time for Everyone


Uhrentechnik - Werke: Georg Braun
Zusammengestellt und von Jürgen Ermert
. . .. . .. . ..

Hier erste Impressionen zu Werken:

Augsburger Altaruhr Georg Braun,
Spindelwerk mit Stundenschlag, ca. 1680

Rechteckiges, vorne hochgeschwungenes Messingvollplatinenwerk mit gedrehten Pfeilern und hoher Spindelhemmung. Gehwerk über Kette/ Schnecke. Federhaus beidseitig mit Deckeln verstiftet. Feststehendes Federhaus für Schlagwerk. Laufdauer ca. 1 Tag. Stundenschlag über ungeschnittene, außenliegende Schloßscheibe auf Bronzeglocke. Auslösung über ‘Storchenschnabel’-Hebel.

 Durch Klicken auf die Bilder erhält man vergrößerte Abbildungen





zu Werken
zu Uhrentechnik
zu Sammler-Ecke
 Home Hanse

 .


Vorderansicht


Seitenansicht 1


Geöffnetes Werk


Seitenansicht 2

.



Storchenschnabel-
Auslösung



Hintere Ansicht

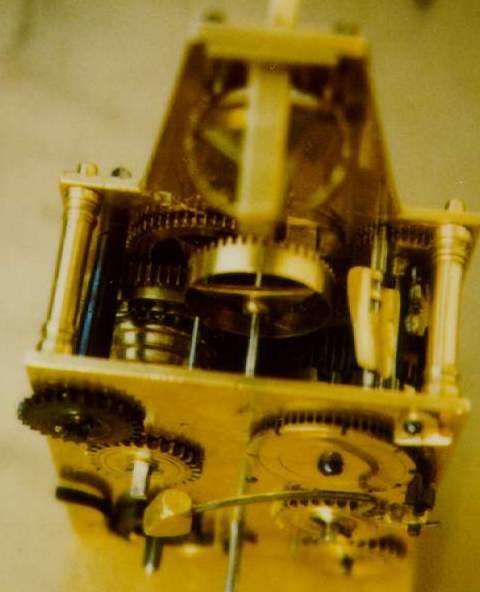

Obere Ansicht mit Spindel


.
. . .. . .. . ..
.

.

 .
.

,
